سير ناقل ذو نمط (حرف V)
خصائص المنتج

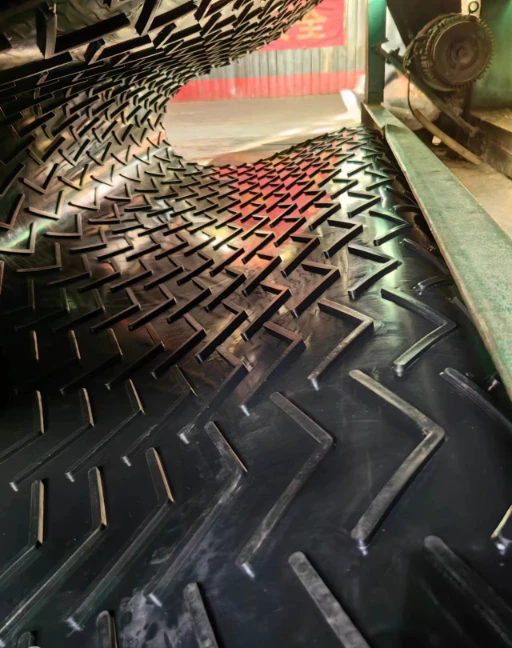

يتكون السير الناقل ذو النمط (حرف V) من جسم السير ونمط بارز. نظرا لاختلاف المواد وزاوية ميل الميل المحددة للمنقل، فان شكل الارتفاع والنمط المطلوب يختلفان.

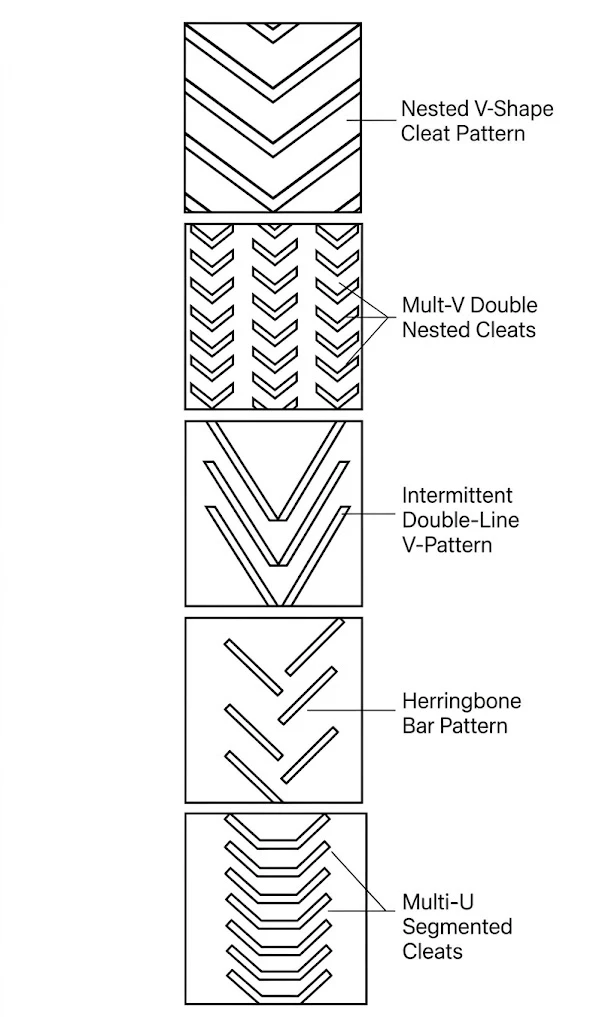

تشمل اشكال الانماط الشائعة الاستخدام ما يلي:
- نمط V المفتوح والمغلق
- نمط Y ونمط U
- انماط عظم السمك والـ V المتعدد
تعتبر انماط V المفتوحة مناسبة للمواد الرطبة او الطينية، بينما توفر انماط V المغلقة استقرارا للمواد الحبيبية الدقيقة.
تم تصميم هذا الهيكل لمنع انزلاق المواد او تراجعها، مما يدعم كفاءة النقل عند المنحدرات الشديدة.
تطبيقات سير ناقل ذو نمط
يستخدم السير الناقل ذو النمط (حرف V) على نطاق واسع في صناعات مثل:
- المناجم والمحاجر: لنقل الفحم، وخام الحديد، والحصى.
- الزراعة: لمعالجة الحبوب، والاسمدة، والبذور.
- المنشآت الصناعية: لنقل الاسمنت، والرمل、ومختلف المواد السائبة او المعبأة.
انه مناسب للنقل المائل بزوايا تتراوح من 0 درجة الى 45 درجة.
المواصفات الفنية (جدول عينة)
| تفاصيل التطبيق | المسافة / الخطوة (مم) | ارتفاع النمط (مم) | شكل النمط |
| المواد الحبيبية | 150 – 300 | 5, 10, 15 | نمط V (مفتوح) |
| المواد السائبة الرطبة او المسحوقة | 200 – 400 | 15, 25 | نمط U |
| الاكياس او الصناديق الكبيرة | 250 | 10, 20 | نمط Y |
